在台灣的發電之中,核電約佔了20%
是一個大家耳熟能詳的發電方式
但是你對核能發電的了解究竟有多少呢?核電廠的結構究竟是長怎麼樣呢?
今天我們就來一探究竟!

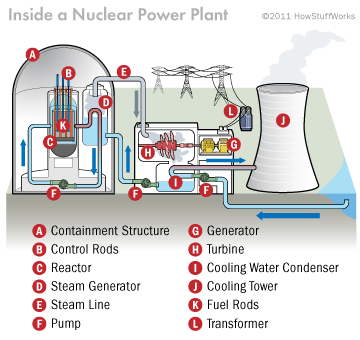

首先我們先來觀察一張核電廠結構的示意圖

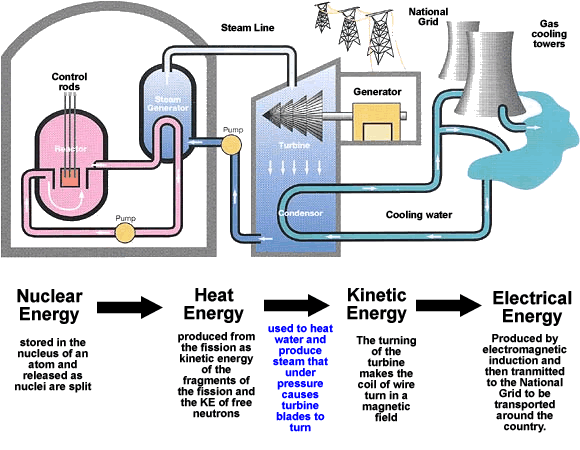

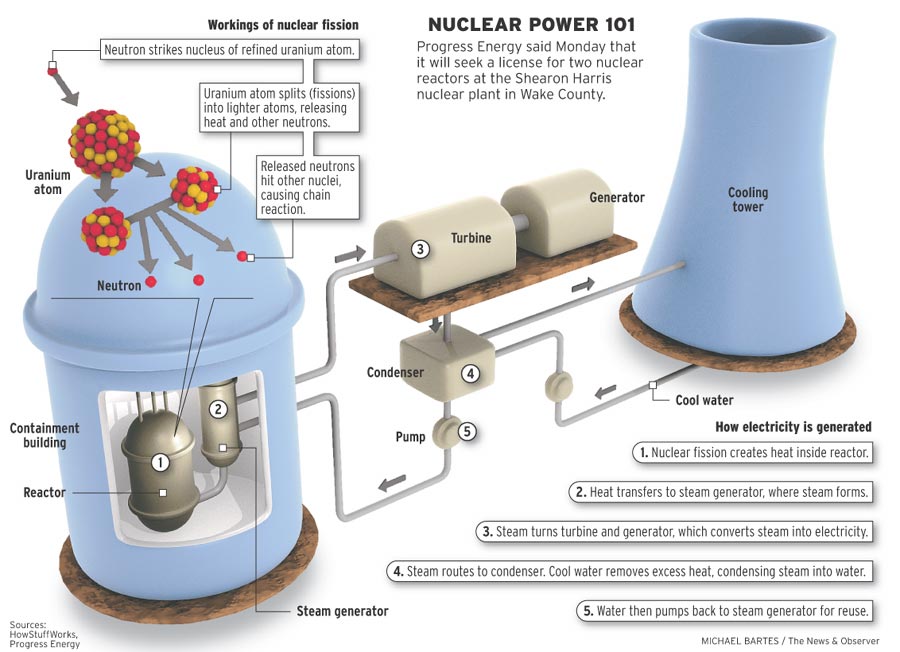

這是一張完整的核電廠的結構示意圖
為方便解說,我把它從左到右分成A、B、C三段來說明

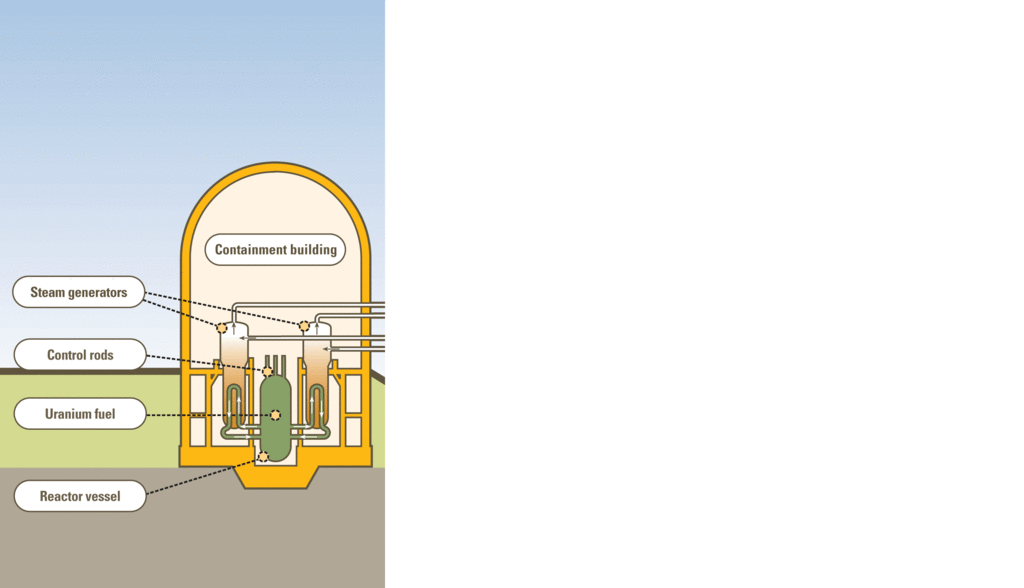

A段
這一個長得有點像砲彈頭的建築物叫做圍阻體(Containment building)
圍阻體的功用是保護裡面的反應爐跟蒸氣製造機等等設備
而在圍阻體的中心,有一個叫做核子反應爐(Reactor)的設備,是整個核電廠的心臟
核子反應爐中有燃料棒,燃料棒進行核分裂產生大量熱能加熱蒸氣製造器(Steam generators)裡面的水
蒸氣製造器位在核子反應爐的旁邊,裡面裝滿水,裡面的水被加熱後就會成為高溫的水蒸氣

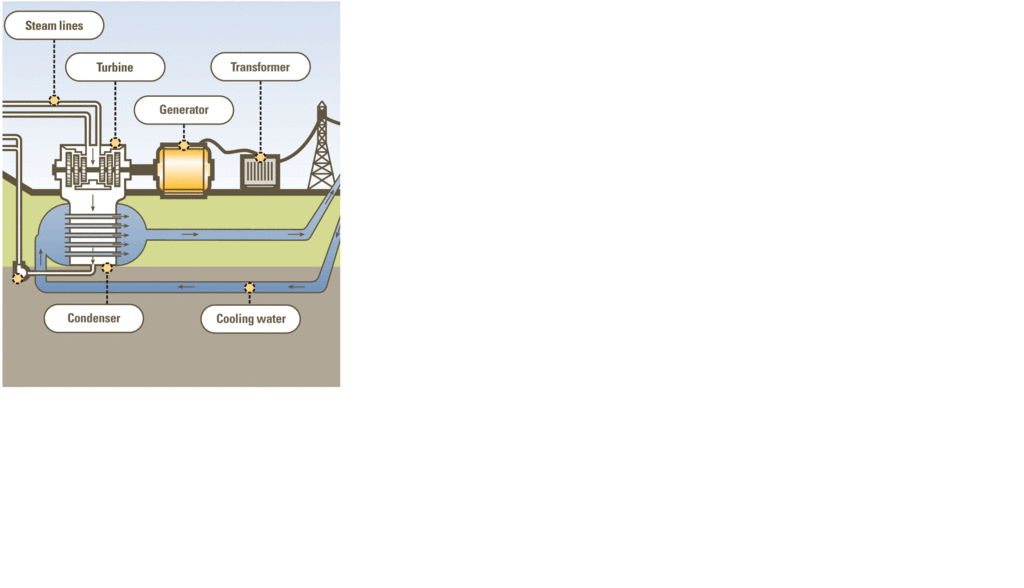

B段
高溫的水蒸氣經過了管線,通過渦輪機(Turbine),使得渦輪機旋轉
渦輪機旋轉之後帶動了發電機(Generator),產生電能
產生出來的電能經過變壓器(Transformer)變壓之後
就可以經過高壓電塔將電力輸送出去
C段
右邊這個長得有點像錐形瓶又有點像火山的建築物叫做冷卻塔(Cooling tower)
冷卻塔是核能發電廠的循環水冷卻裝置
讓核電廠內部的水能夠不斷的循環
以上介紹完這三段
相信大家已經對核電廠的內部構造有些概念了
那就來重點整理一下啦
從核電廠最主要的構造有
1.圍阻體(Containment building)
2.核子反應爐(Reactor)
3.蒸氣製造器(Steam generators)
4.渦輪機(Turbine)
5.發電機(Generator)
6.變壓器(Transformer)
7.冷卻塔(Cooling tower)
既然已經都學會了,那現在就來現學現賣一下啦!

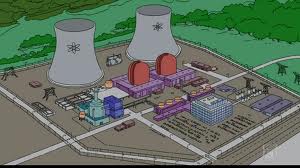

圍阻體跟冷卻塔分別是哪個呢?
試著自己填填看吧!
希望看完這篇後大家可以對核電廠的結構更有概念喔!
